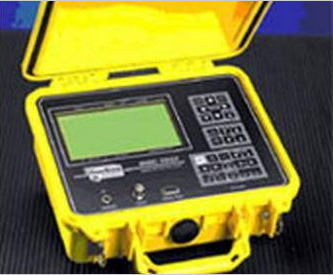

【電纜故障定位儀】波形反射儀

　　電纜故障定位儀脈沖反射儀適用于CATV和電力電纜，可對各種類型的電纜故障和接頭故障進行準確的定位。

>      測試范圍可達20公里
>        沒有復雜的菜單，每個鍵只有一項功能，每項功能都有一個對應的鍵，兩鍵設計可以讓操作者迅速的調節脈沖寬度，垂直增益，和電纜長度
>        雙線輸入，兩線對測試用于電纜對比
>         自動串音測量功能
>         波形存儲，可以減少系統停機時間，按“存儲”鍵，系統將在幾分鐘之內運行完畢，然后進行波形分析
>       WAVE-VIEW軟件，可以將波形上傳到電腦
>       通過間歇故障探測模式（IFD），可以監測和定位隱藏的間歇故障
>         獨立雙光標，可以定位到波形的任何位置
>        設計緊湊、重量輕、便攜箱，具有堅固防水特點，不受天氣和地域影響。

測試范圍	適用于CATV和金屬電纜
距離范圍（量程）：	當0.990VOP時為19.4km 當0.800VOP時為15.5km
精度	±0.03m±0.01%讀數
水平分辨率	<610m:當0.99VOP時為0.03m,當0.30VOP時為0.01m >610m:任何VOP時為0.10m
垂直靈敏度：	>65分貝
輸出	BNC插座
脈沖輸出	脈沖輸出寬度可選
傳播速度	VOP變化范圍為30%-99% V/2變化范圍為45.8-148.9m/μs
自動/手動噪聲濾波：	標準：兩個均值濾波器。 可選：多功能/多級濾波器
波形存貯：	可存8個（標準）到32個（可選）波形
顯示	320×240點陣液晶顯示屏，帶背光
接口	RS-232
電源	充電裝置：內部7.2V鎳氫充電電池供電，可使用6小時以上（無背光）外部12V交流變壓器1.3
工作環境	操作溫度：0℃-50℃；
	存放溫度：-20℃-60℃
	相對濕度：95%
安全保護	400V交流或直流，頻率400Hz, 頻率1mHz時，降為10v
防水等級	IP54
安全性	IEC1010
尺寸	267×247.6×127mm；2.7kg
附件	防水肩包；充電電池；充電器；濾波器；連接器；波形觀察分析軟件（WAVE-VIEW)便攜包；說明書；
任選附件	波形貯存，多功能/多級噪音濾波器；12V點煙器充電器；工具包，便攜箱
