▍ 產品概述 ↴
YL-BTS系列遠程蓄電池核容放電裝置是通過遠程發送核容指令，智能放電控制單元對蓄電池進行核對性容量測試，并將電池電能回饋至電網的一種裝置。是具有蓄電池在線監測、一鍵式遠程核容、能量回收、標準三階段充電、大數據分析等功能于一體的智能型核容裝置。
▍ 執行標準 ↴
★ T/CEC606-2022 電力用直流電源系統蓄電池組遠程充放電技術規范
★ DL/T724-2000 電力系統用蓄電池直流電源裝置運行與維護技術規程
★ DL/T5044 電力工程直流系統設計技術規程
★ Q/CSG1203003 變電站直流電源系統技術規范
★ Q/CSG1203005 南方電網電力二次裝備技術導則
▍ 功能特點 ↴
★ 在線監測功能：監測各直流母線電壓電流、交流電壓、電池組電壓電流、單體電壓、內阻、溫度及各開關狀態等，進行實時數據監測和歷史數據存儲。
★ 大數據分析功能：進行長期監測和智能分析；檢測落后電池和交直流系統異常；對蓄電池健康狀態進行趨勢對比分析并及時預警。
★ 在線式核容放充電：蓄電池放電過程中不脫離母線，可為直流母線做后備支撐。
★ 本地及后臺核容過程可視化：可在本地端和后臺實時監視充放電過程，實時顯示各開關分合狀態、交直流和蓄電池運行數據等，進行本地及遠程的充放電控制。
★ 對多站的在線監測管理：可同時對多個站點的遠程充放電過程進行監測、運行數據綜合性分析和集中化智能管理。
▍ 拓?fù)鋱D ↴
▍ 技術指標 ↴
項目
技術指標
項目
技術指標
規格型號
YL-BTS系列
監測電流范圍
-600~ +600A（可擴展）
監測電池組數量
1～ 2組可選（可根據現場實際情況進行配置）
充放電電流范圍
-100A～ +100A（可擴展）
電池組類型
鉛酸蓄電池組
逆變電壓
AC220V(200AH以下 )、 AC380V
電壓等級
110/220V
電流測試精度
1%
電池容量范圍
100/200/300/500/800/1000Ah（可擴展）
溫度測量范圍
-20℃~+100℃
整組電壓分辨率
0.01V
溫度測試精度
±0.5℃
單體電池類型
2V， 12V
通訊接口
RS232、 RS485、 RJ45
單體電壓分辨率
0.001V (12V電池為 0.01V)
通信協議
MODBUS， IEC61850， IEC104
電壓測試精度
0.2％
實時性指標
實時 /系統控制 /告警數據響應時間 <5s
單體內阻
測量范圍 : 0～ 32000 μΩ
工作環境
環境溫度 :-10℃~50℃相對濕度 :<85%
內阻測量精度 : ±2%
尺寸
800*600*2200mm

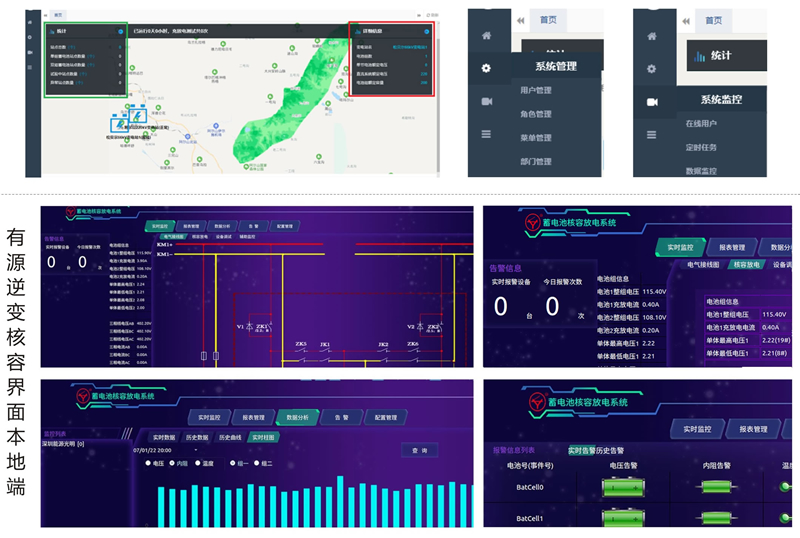

▍ 監控界面 ↴
