電纜故障產生的原因

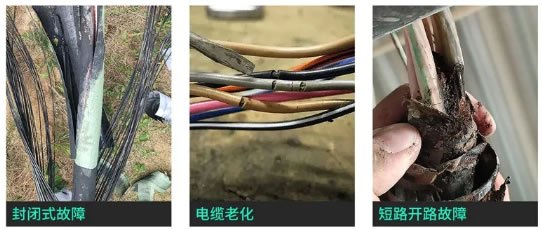

a、故障原因綜述
（1）人員直接過失：①電纜選擇不當;②接頭及終端設計缺陷；③安裝方法不當及安裝單位施工不良；④運行不當⑤檢修維護不良。
（2）自然災害：①雷擊；②水淹；③臺風襲擊；④鳥害、蟲害；⑤地震。
（3）正常老化。
（4）外力損害。
（5）設備不完善：①制造缺陷；②材料不合格。
（6）其他：①腐蝕；②用戶過失。
b、預防電纜故障措施：①嚴格設計規范和順序,加強設計審核；②加強驗收故障；③老化電纜線路改造；④減少外力破壞事故；⑤防止設備帶缺陷運行的責任事故；⑥防止電纜過負荷；⑦防止電纜終端頭套管霧閃和污閃。
按電纜故障發生的原因
a、運行故障：:電力電纜在運行過程中發生故障,此類故障通常以單相或多相并對地泄漏性故障較多。
b、預試故障：電力電纜在做預防性試驗時發生故障。由于規程上規定在現場電纜只做直流耐壓試驗。因此以往此類故障以閃絡性故障居多,也有泄漏性故障。如果以后現場電纜要做交流耐壓試驗,那么電纜故障的情況將會有所變化。

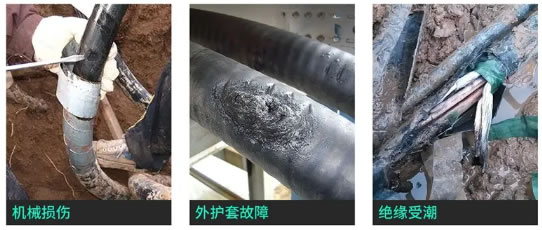

c、外力破壞形成故障：電力電纜由于人為破壞或自然因素破壞而形成的各種類型故障。
電力電纜故障分類
a、按電纜的組成材料分類(物理特性)
（1）導體故障(開路故障)：顧名思義，導體故障是電纜中的金屬導體所出現的故障，這里主要指芯線導體(如銅線、鋁線)和金屬屏蔽層(如鉛包、銅帶)故障。內部細分還包含斷線故障和似斷非斷故障電纜的導體損傷導致導體斷開或似斷非斷的情況。導體包括電纜的芯線和金屬屏蔽層。斷線故障是開路故障的一個特例。
（2）絕緣故障：電纜中的絕緣層，不管是主絕緣層還是外護套絕緣層(主要對110kV及以上等級電纜)，它和導體芯線一樣,是電纜必不可少的重要組成部分，但相比之下要比導體材料脆弱的多。因此，在實際中，電纜的絕大多數故障都是由絕緣層不好引起的。電力電纜絕緣層損傷一般會出現兩種故障：泄漏性故障和閃絡性故障。
b、按電纜的結構特性分類
分析電力電纜的結構組成,我們同時也知道電力電纜有三種結構形成:單芯電纜、三芯電纜、四芯電纜(主要是低壓電纜),因此有以下故障類型：
（1）單相接地故障：電纜的其中一相對地絕緣層電導特性變壞,形成泄漏性故障,即此相對地絕緣層形成了固定的電阻通道,其電阻值或大或小或?yàn)榱?這種故障其電纜導體是良好的。
（2）相間并對地故障：電纜的兩相之間并對地或三相之間并對地形成泄漏性或閃絡性故障。
（3）混合性故障：電纜中同時存在兩種以上故障的情況而稱之為混合性故障。按電纜故障發生的原因分類。
（4）相間故障：電纜中的兩相間或三(四)相間絕緣層電導特性變壞或擊穿特性變低,形成泄漏性或閃絡性故障。這種故障情況其電纜導體芯線和相對地絕緣是良好的。
（5）開路故障：電纜的一芯或多芯導體或者金屬屏蔽層完全斷線或似斷非斷的情況,我們稱之為開路故障。
按電纜故障發生的部位分類
1、主絕緣故障：電纜的導體芯線與地或金屬屏蔽層之間絕緣受損形成各種性質故障。一般來講,35Kv及以下等級電纜,其絕大多數故障屬于此類故障。
2、接頭故障：應用電纜供電,不論電纜長短,肯定存在終始端兩個接頭。對于長距離供電電纜或者當電纜出現故障修復后,電纜也肯定有連接頭,即中間接頭。通常電纜故障的相當部分為接頭故障,其表現性質各不相同。但通常以多相并對地泄漏性高阻故障居多數。
3、本體故障：完整的輸電電纜由電纜本體和電纜接頭兩大部分組成。因此電纜的故障肯定發生在電纜本體和電纜接頭。電纜的本體可出現不同性質的故障。通常因產品質量和外因損壞為主要原因。
4、護套故障：般指電纜的金屬護套(層)或絕緣護套受損形成的故障,實際中能夠發現的是金屬護套對大地之間絕緣護套的故障。此類故障以泄漏性故障居多。護套故障只有在66KV及以上高電壓等級電纜才涉及到。
