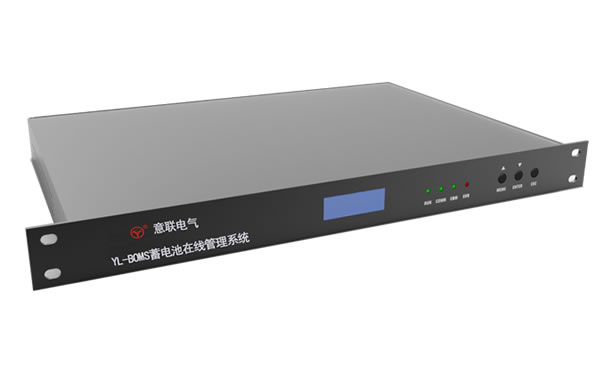

YL-BOMS蓄電池在線監測系統

▍  簡要說明 　↴

---

　　蓄電池在線監測系統研究現狀：近些年，電網、數據中心、儲能、企事業單位等電源部門的建設始終保持著較快速的發展，大量不間斷電源設備投入到系統中。由于蓄電池技術門檻低，制造廠繁多，蓄電池在線監測系統質量良莠不齊，新設備入網管理顯得尤為重要。不間斷電源部分的建設中，將蓄電池打包到直流設備(直流系統測試儀)或者一體化電源中。蓄電池的選型、質量等等難以控制，導致不斷有質量低下的廠家產品進入到用戶電源系統中，蓄電池在線監測系統質量參差不齊，容易出現頭暈前或投運2~3年就出現蓄電池容量不足80%的情況，出現危險故障情況。

　　產品特點：YL-BOMS蓄電池在線監測系統利用電池組定期均衡維護的淺放電過程，分析電池放電電極反應參數的變化，能及早發現電池組中單體電池出現的性能劣化，彌補目前普遍使用的、依靠表征電池性能變化的滯后參數——內阻，來判斷電池故障而不能提前預警的不足。由于電池電極反應的參數變化的多樣性特點，為電池運維大數據時代進一步分析電池故障類型和故障成因，提供了技術可行性和針對性維護的依據。另外，智能自學習軟件算法，可準確計量和修正電池組壽命的容量衰減值，對新、舊電池提供同樣精度的電池放電剩余容量。

　　產品價值：蓄電池在線監測系統能夠有效地檢測電池的健康狀態及容量狀態，結合實時應用信息指定好的維護與管理決策，同時能夠極大地提高系統的穩定性，延長系統電池的使用壽命，保障系統電池的安全運行，從而為用戶創造經濟效益。

　　檢測目的：實時監控、管理電池組，確保電池組安全，根據應用場景不同，對電池組運行狀態進行監控，準確測量電池的剩余容量，同時檢測電池充放電過程，使電池工作在好狀態，達到延長其使用壽命，降低運行成本的目的，進一步提高電池組的可靠性。

▍  技術參數 　↴

---

產品型號	YL-BOMS
電池組電壓	48-600VDC
蓄電池類型	鉛酸電池，堿性電池
檢測電池數量	≤255
實現功能	電池組電壓、電流；動態內阻；環境溫度；動態備電時間  壽命估算；容量估算；自學習；核對性放電
檢測精度	電壓檢測范圍：0-15V;精度：誤差＜0.2%FS 內阻測量范圍：0-100mΩ；精度：誤差＜3% 溫度測量范圍：-50-100℃；精度：誤差＜±1℃  電流采樣測量范圍：0-20mA或0-±5V；精度：誤差＜1% 備電時間估算精度：誤差＜5%
供電電源	85~264VAC或110~270VDC
系統響應	≤200ms
冷卻方式	自然冷/風冷
通信接口	RS232/RS485/以太網LAN
監測顯示	整組電池電壓、電流、充電時間、備電時間、環境溫度、  工作狀態、自學習狀態等、設備故障、超限報警；維護指示等
環境要求	溫度：-15℃~55℃   濕度：≤95%，無凝霜

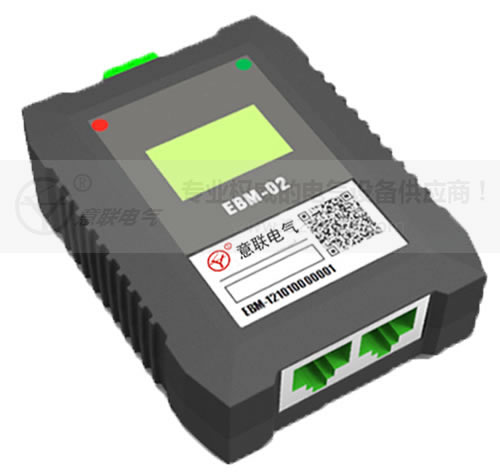

▍  蓄電池單體檢測模塊（標配）　↴

---

產品型號	EBM-02
工作電壓	2-18V
蓄電池類型	鉛酸電池，堿性電池
檢測電池數量	≤255
實現功能	單體電池電壓、溫度、動態內阻、電池地址編號、工作狀態
檢測精度	電壓檢測范圍：0-18V;精度：誤差＜0.2%FS 內阻測量范圍：0-100mΩ；精度：誤差＜3% 溫度測量范圍：-50-100℃；精度：誤差＜±1℃
系統響應	≤200ms
冷卻方式	自然冷
通信接口	RS485
監測顯示	電池電壓、溫度、動態內阻、電池地址編號、工作狀態
環境要求	溫度：-15℃~55℃   濕度：≤95%，無凝霜

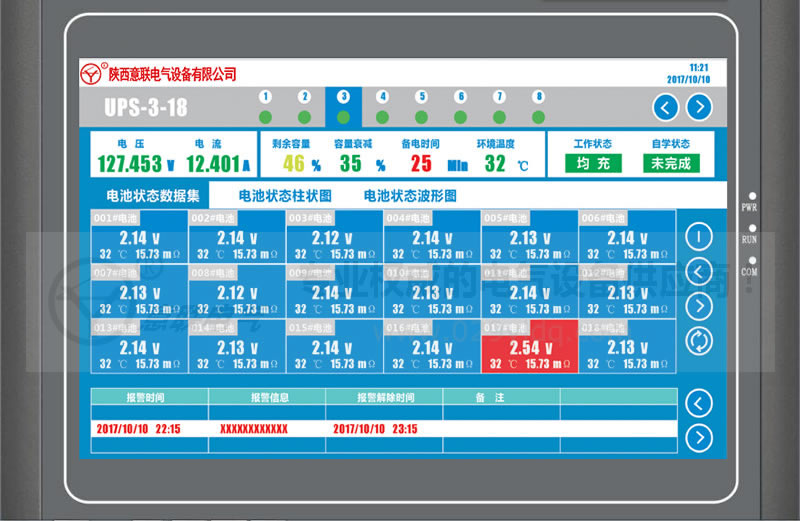

▍  工控屏幕（選配）　↴

---

蓄電池在線監測系統產品說明

　●　用于一體化電池檢測，可接入自有管理平臺，網絡化集中管理；
　●　電池組運行狀態、維護狀態、存儲狀態及各項運行參數和報警記錄；
　●　顯示電池狀態數據、電池參數柱狀圖、電池實時參數波形圖；
　●　顯示所有電池的電壓、溫度、動態內阻等；
　●　顯示電池組電壓、充電時間、備電時間、環境溫度、工作狀態、自學習狀態等；

技術參數：

產品型號	BOMT-01	BOMT-02	BOMT-04	BOMT-06	BOMT-08
檢測電池組數	1組	≤2組	≤4組	≤6組	≤8組
顯示內容	顯示電池狀態數據集、電池狀態柱狀圖、電池狀態波形圖；  顯示整組電池電壓、電流、備電時間、環境溫度、工作狀態、自學習狀態等；  顯示設備故障、超限報警和維護指示等信息；
硬件指標	顯示區域：10.1"；分辨率：1024*600 對比度：500:1；背光燈：LED;
系統響應	≤200ms
冷卻方式	自然冷/風冷
通信接口	RS232/RS485/以太網LAN
供電電源	24VDC;電流≤30mA
環境要求	溫度：-15℃~55℃   濕度：≤95%，無凝霜

▍  一體化柜式整機（選配）　↴

---

產品型號	YL-BOMC-510	YL-BOMC-2040
檢測電池數	≤510只電池	≤2040只電池
蓄電池類型	鉛酸電池，堿性電池
實現功能	電池組電壓、電流；動態內阻；環境溫度；動態備電時間  壽命估算；容量估算；自學習；核對性放電
檢測精度	電壓檢測范圍：0-15V;精度：誤差＜0.2%FS 內阻測量范圍：0-100mΩ；精度：誤差＜3% 溫度測量范圍：-50-100℃；精度：誤差＜±1℃  電流采樣測量范圍：0-20mA或0-±5V；精度：誤差＜1% 備電時間估算精度：誤差＜5%
供電電源	85~264VAC或110~270VDC
系統響應	≤200ms
冷卻方式	自然冷/風冷
通信接口	RS232/RS485/以太網LAN
監測顯示	整組電池電壓、電流、充電時間、備電時間、環境溫度、  工作狀態、自學習狀態等、設備故障、超限報警；維護指示等
環境要求	溫度：-15℃~55℃   濕度：≤95%，無凝霜

---

　　意聯電氣專業生產蓄電池在線監測系統,蓄電池在線管理系統,產品選型豐富,專業電測10年,找蓄電池在線監測系統,蓄電池在線管理系統,選意聯電氣,打造電測精品。
