10kV線路故障快速查找方法有口訣：因雷風雪等自然災害，與遭受外力環境的污染等原因，在運行中的10kV線路，往往會發生跳閘問題。如果10kV線路一旦發生跳閘事件，將會釀成該線全線與部分線路大面積停電事故，必會給用電公司帶來經濟損失，所以越早查出事故地點與原因，消除事故安全隱患，極力縮小事故停電范圍,越早恢復通電，就能夠減少供用電公司倆方的損失。因此當10kV線路出現跳閘事故后，我們應盡快組織力量進行徹查。為了便于我們記憶，現在將10kV線路故障查處方法總結為下列口訣。

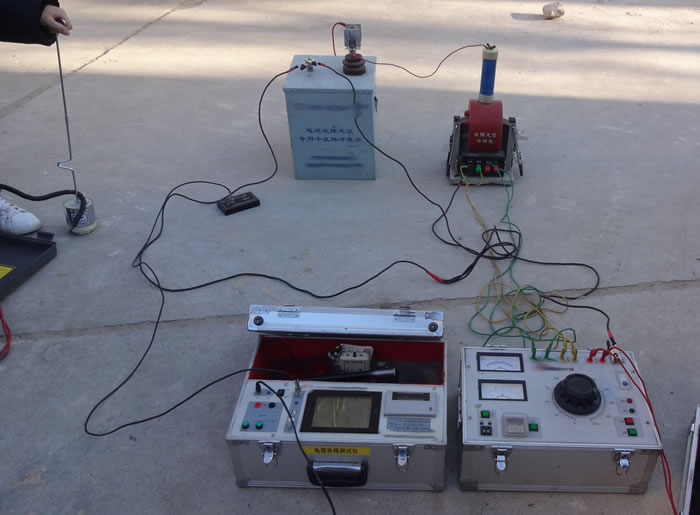

一、10kV線路故障快速查找
口訣:線路故障停了電，保護動作巧判斷；速斷動作查前端，約為全長數一半；過流動作值較小，故障較遠在后邊；速短過流同跳閘，故障位于線中間
口訣解釋：事故發生在線路的地段不同，其繼電保護動作是不一樣的。電流速斷保護動作跳閘：電流速斷保護的保護范圍，一般為系統zui大運行方式下發生短路時，保護范圍zui大，占線路全長的50％左右。而當線路處于zui小運行方式時，保護范圍zui小，占線路全長的15％～20％。因此，電流速斷保護裝置動作跳閘，則說明故障點一般大多位于線路前段（靠近變電所側）。
過流保護裝置動作跳閘：過電流保護的保護范圍為被保護線路的100％。但通常過流保護裝置同時設有延時繼電器，在與速斷保護裝置配合使用時，一般在線路后段發生故障時才動作跳閘。
電流速斷保護與過流保護同時動作跳閘：此種情況一般說明故障點位于速斷保護與過流保護的共同范圍，故障點大多位于線路中段。所以，變電所斷路器跳閘，要及時調查繼電保護動作情況。根據繼電保護裝置的動作類型及特點，對故障性質及范圍進行大致定位。
口訣:接地故障巧判斷，一低兩高三不變；負荷斷線又接地，一高二低也常見。斷線接地難分辨，用戶電壓分明顯。斷線只有兩相電，接地用戶不明顯。
口訣解釋:接到值班調度員關于線路接地通知后供電所人員或廠礦電工要了解：那相接地，各相接地電壓數值是多少？數值變化情況，數值是在不斷變化或是穩定，以便對接地情況進一步分析。原因、種類，盡快查找故障點
1、一相對地電壓接近零值，另兩相對地電壓升高√3倍，三相相電壓未發生變化，這是金屬性接地。一相對地電壓降低，但不是零值，另兩相對地電壓升高，但沒升高到√3倍，這屬于非金屬性接地。
2、一相對地電壓升高，另兩相對地電壓降低，這是非金屬接地和高壓斷相的特征
a:高壓斷線，負荷側導線落在潮濕的地面上，沒斷線兩相通過負載與接地導線相連構成非金屬型接地。故而對地電壓降低，斷線相對地電壓反而升高。
b:高壓斷線未落地或落在導電性能不好的物體上，或線路上熔斷器熔斷一相，被斷開地線路又較長，造成三相對地電容電流不平衡，促使二相對地電壓也不平衡，斷線相對地電容電流變小，對地電壓相對升高，其他兩相相對較低。
c:配電變壓器燒損相繞組碰殼接地，高壓熔絲又發生熔斷，其他兩相又通過繞租接地，所以，燒損相對地電壓升高，另兩相降低。
要將高壓缺相于非金屬性接地區別開來
高壓斷線未落地或落在導電性能不好的物體上，或線路上熔斷器熔斷一相，被斷開地線路又較長，造成三相對地電容電流不平衡，促使二相對地電壓也不平衡，斷線相對地電容電流變小，對地電壓相對升高，其他兩相相對較低。
供電所人員接到調度員通知后，要將高壓缺相與非金屬性接地區分開來，通過查詢末端用戶上的電壓是否平衡來判斷是高壓缺相還是非金屬性接地。斷線用戶只有兩相電，接地用戶負荷電壓變化不明顯。
線路整體絕緣搖測法比較適用于長度較短，配電變壓器數量較少，沒有交叉跨越其他10kV及以上線路的10kV線路。線路整體絕緣搖測法實施前應首先采取安全措施，確保無向試驗線路倒送電的可能性，特別是在工作線路兩端不能掛短路接地線的情況下保證人身安全。在線路的zui大分段點（能將線路分成前后長度zui接近的斷點）兩側，當然，也可以將符合以上條件的某一支線視作整體線路絕緣電阻搖測。
這種方法既適用于對線路進行絕緣水平監測，總體掌握線路絕緣情況，又適用于傳統處理方法查找不出線路接地故障時的情況。在用線路整體絕緣搖測法查找線路接地故障時，將搖測點兩側絕緣值進行比較，較低的一側應為故障段。
在判斷故障段的故障相前，應確保線路配電變壓器和電容器均被可行斷開，否則，絕緣搖表示分別搖測的三相絕緣值其實是三相相通的絕緣值，比真正的單相絕緣值要小許多。
由于在正常情況下同一側A、B、C三相的絕緣值大體相同，所以搖測后將所有搖測故障段的三相絕緣值進行比較，絕緣值zui低的一相應為故障相。按此法依次范圍查找故障段，直至找到故障點。
我們 對于具體的某條線路的某段，應該與zui近一次預防性試驗的絕緣值進行縱向比較，如果絕緣值有較大幅度的下降，那么可確定為絕緣損壞。對于線路分?jǐn)帱c(diǎn)較少的線路，可以在線路中間解開耐張桿引流線，將懸式絕緣子兩側視作開斷點，分別在兩側搖測絕緣來判斷接地故障點。
