地下金屬【電纜故障定位儀】 （地下管線儀）

◆地下金屬電纜故障定位儀 （地下管線儀）用途

　　地下金屬電纜故障定位儀 （地下管線儀）在非開挖的情況下，對地下管道、電 纜、光纜進行準確定位和埋土深度測量，準確查找地下管道外防腐層破損點、埋 地電纜故障點的位置。該儀器融合超窄帶濾波器、藍牙無線通訊、GPS 定位、專 業數據分析軟件自動成圖、檢測報告自動生成等更先進技術，具有很強抗干擾能 力，精準定位和測深，適用于地下各種金屬管線的探測和巡線、管線管理與維護、 市政規劃建設、供電等部門的管線檢測，是管道維護單位的必備儀器之一。

◆地下金屬電纜故障定位儀 （地下管線儀）特點
  （A）射機功能:
    1、具有感應法、直接法和夾鉗法三種信號施加模式，適合 不同場合需要。
    2、 接收機功能: 用于對地下電纜的位置、走向、埋深及電流測量。
    3、左右定位箭頭指示目標管線位置，定位快速、準確；前后箭頭和 dB 值 指示防腐層破損點的位置及大小。
    4、具有背光功能，適合夜間搶險使用。
    5、GPS 地理定位功能，管道走向自動成圖。
    6、專業數據分析軟件，檢測報告自動生成。
    7、用于埋地電纜故障點準確定位。
    8、電流測量：測量發射機施加到被測管線上的電流。
    9、萬用表功能：可測量輸出電壓、線路電壓、線路電流、阻抗和功率。在 電纜故障查找前后測試電纜的通斷性和絕緣質量。
   10、外置感應式夾鉗：適合檢測電纜時無法直連施加信號的場所。

    (B)定位精度高 :
　　多種測量模式進行管線定位(谷值模式、峰值模式、寬峰模式、峰值箭頭模 式)，可相互驗證，確保管線定位的準確度。 1、極大值法: 可用峰值模式、寬峰模式、峰值箭頭模式測定水平分量（ X H ） 或水平梯度（ X H ）的變化, 據其更大值的位置來定位; 2、極小值法: 用谷值模式, 通過測定垂直分量（ Z H ）的變化, 據其更小 值的位置來定位。


    (C)測深方法多:
    具有多種測深方法可任意可選,并可相互驗證。 1、雙水平線圈直讀法； 2、單水平線圈 80%法、50%法; 3、45 度法。

    (D)抗干擾性強
    1、觀測參數多: 既可測水平分量（ X H ）、垂直分量（ Z H ）又可測水平梯 度（ X H ）。 2、發射功率大: 發射機輸出功率達 10W 且連續可調,根據需要任意選擇。 3、工作頻率多:  發射機頻率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。 接收機頻率：無線電、50Hz、100Hz、512Hz、1KHz、2KHz、8KHz、33KHz、 65KHz、83KHz。 根據目標管線特征(材質、結構、埋深、長度等)、環境選擇合適的工作頻 率。

    (F)操作簡便
    1、直觀: 采用圖形顯示器，能夠持續、實時顯示檢測過程中各種參數及信 號強弱情況。 2、自動: 測量深度時自動轉換到雙水平天線模式并自動調節接收機靈敏度， 使測量信號達到更佳，測深完畢自動恢復到測深前的工作模式。

    (G)連續工作時間長, 使用成本低  發射機配備了大容量鋰電池組, 一次充電, 可滿足外業探測一個工作日供 電需要, 并可循環使用,大大降低了檢測成本。

  （H）發射機交直流兩用 正常情況下，如果發射機電池電量充足，就使用儀器內置的電池組供電。 如果在使用過程中，發射機電池電量不足了，但檢測任務又沒有完成，則可以直 接外接專用的電源適配器，儀器即可正常使用，而不必等儀器充足電再使用。

◆地下金屬電纜故障定位儀 （地下管線儀）技術參數
    （一）接收機
        定位精度：深度的±5％
        深度測量精度：深度的±5％（無鄰近管線干擾）
        電流測量精度：實際電流的±5％
        深度測量范圍：6 米 （6-20米選配）
        工作模式：谷值法、峰值法、寬峰法、峰值箭頭法 工作頻率：無線電、50Hz、100Hz、128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、 65KHz、83KHz（工作頻率根據產品的規格型號不同而略有差異）
        工作溫度：-20℃～＋50℃
        電    池：7.4V 鋰電
        外形尺寸：595mm×136mm×238mm
        重    量：1.6Kg（包括電池）

      (二)發射機
         輸出功率：10W
         工作頻率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz （工作頻率根據產品的規格型號不同而略有差異）
         工作模式：直連、感應和夾鉗三種模式自動轉換
         電    池：14.8V 內置鋰電池組
         工作溫度：-20℃～＋50℃
         外形尺寸：348mm×228mm×84mm
         重    量：2.5Kg（包括電池）

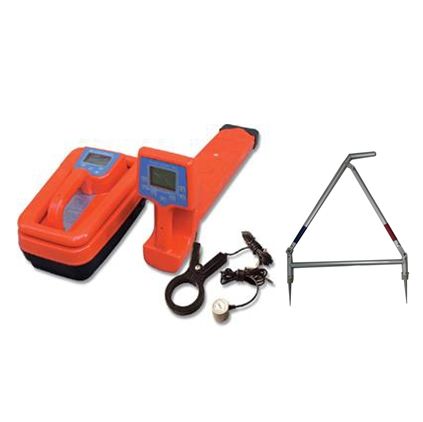

（一）標準配置
接收機一臺；
發射機一臺；
直連信號線一根；
感應夾鉗一只；
輸出線兩根；
接地棒兩根；
充電器兩只；
連接磁鐵一只；
220V 電源線一根；
使用說明書一本；
儀器包裝箱（或包）一只。

(二)選配件：
 A 字架；一只
