智能電纜故障測試儀(廠家報價|圖片|參數)
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀
智能電纜故障測試儀簡介
智能電纜故障測試儀別稱:電纜故障測試儀，電纜故障綜合測試儀，筆記本電纜故障測試儀，西安電纜故障測試儀，電纜故障儀等。
智能電纜故障智能測試儀是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的準確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。本儀器采用了多種故障探測方式，應用當代先進的電子技術成果和器件，采用計算機技術及特殊性電子技術，結合長期研制電纜測試儀的成功經驗而推出的高科技，智能化，功能全的全新產品。
智能電纜故障測試儀系統組成
:電纜故障測試儀
a.電纜故障智能測試儀;
b.電纜尋跡及故障定位儀;(路徑信號儀和準確定點儀)
c.輕型一體化高壓發生器(7KG),2uF脈沖電容器(3KG)。
注:1、2是標配，3為選配。
電纜故障測試儀是陜西意聯電氣設備有限公司博采眾長，汲取國內外20家電纜故障測試儀的優點而誕生的一款具有高速數據采集與數據處理能力的功能強大的電纜故障綜合測試系統。她基于工業級嵌入式計算機平臺系統，采用當今先進的網絡及數字通信技術，大大地提高了儀器的使用功能和測試精度。該測試系統由測試主機、故障定位儀、電纜路徑儀三部分組成，用于電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試，以及同軸通信電纜和市話電纜的開路、短路故障的準確測試。還可以測試電纜路徑、埋深，以及電波測速，核定電纜長度等，并可建立電纜檔案以便日常維護管理。
針對電纜高阻故障測試，我公司推出國內輕、體積小的便攜式電纜故障高壓信號發生器，具有測試接線簡單、安全便攜等優點。
◆ 免費現場指導、培訓、測試，直到用戶熟練使用、滿意，有實際故障，現場解決。
◆ 電池供電、真正便攜;測試距離大于40km。主機測試誤差小于2%。

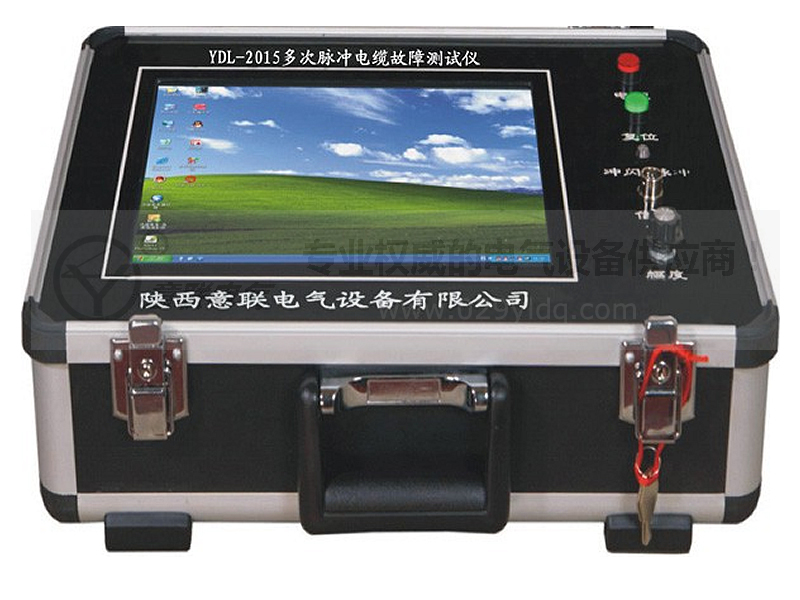

◆ 主機采用工業級嵌入式計算機系統，12.1英寸大屏幕液晶觸摸屏。
◆ 自動選擇采樣頻率，低為6.25MHz，高為100MHz。
◆ 任意雙波對比功能，測試波形任意存儲、調用、壓縮和擴展。
◆ 故障距離自動顯示，雙游標移動可達到0.18米，提高了測試精度。
◆ 內置多種現場波形和現場實物接線圖，以供參考和學習。
◆ 電纜資料管理軟件可建立完善的電纜檔案管理信息。
◆ 高精度數顯定點儀，測試端離故障點距離直示。
◆ 可支持無線網卡，可與我公司進行隨時隨地的技術交流。
◆ 整機保修三年、免費培訓，免費跟蹤服務，免費升級軟件。
智能電纜故障測試儀技術指標
a、短測試距離(盲區):不大于10米
b、精準定點誤差:±0.2m
測試誤差:系統誤差小于±2%
c、存儲方式:移動/固定 大小:60G/1G
d、操作方式:觸摸屏(配筆)
e、 分辨率:V/50m;V為傳波速度m/μs;軟件游標0.18米。
f、采樣頻率:6.25MHz、12.5MHz、25MHz、50MHz、100MHz
g、 電源與功耗: AC 220V±10% 不大于10W
DC 12V(7AH) 不大于20W
h、 信號頻率:15KHz正弦波
輸出功率:Pomax≥100W
i、 輸出阻抗:Zo=Zc(電纜特性阻率) 震蕩方式:斷續
g、 環境溫度:-10℃~+40℃
相對濕度:RH≤85%(25℃)
k、外形尺寸:180mm×300mm×400mm
l、主機重量:6.8kg
