如何精準定位10kV電纜外護套故障

| 作者：陜西意聯電氣 | 標簽：電纜故障測試儀

如何精準定位10kV電纜外護套故障？外護套故障試驗步驟分為三步：1 外護套故障判斷，2.故障點預定位，3.精準定位

高鐵作為現代工業智慧的偉大產物，高鐵的安全高速運行離不開通訊，電力等部門的緊密協作。電纜作為電力傳輸?shù)拇髣?dòng)脈，電纜的的體檢顯得尤為重要。

外護套故障試驗步驟分為三步

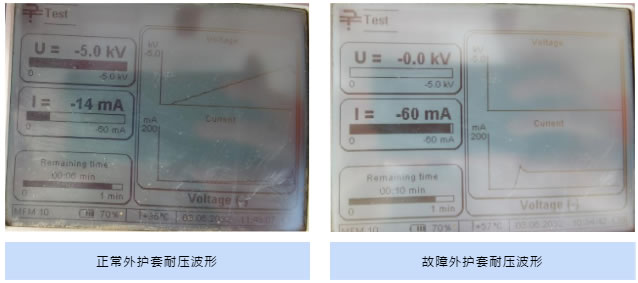

A. 外護套故障判斷

分別為交接試驗?zāi)蛪?kV、1min不擊穿和預防性試驗?zāi)蛪?kV、1min不擊穿。

B.故障點預定位

電壓降法預定位，該方法是外護套故障現場zui常用的一種預定位方法，具有定位準確，試驗時間短等優點。

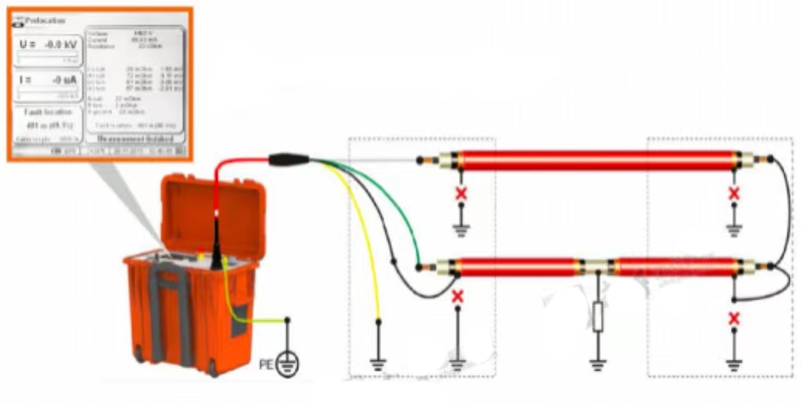

電壓降法預定位接線圖

C.精準定位

精準定位一般采用聲磁時間差法、跨步電壓法兩種預定方法。兩種方法針對不同電纜敷設方式。聲磁時間差法主要針對架空或水泥電纜溝敷設方式，跨步電壓法主要針對泥地直埋的敷設方式，兩種方法相互補充。

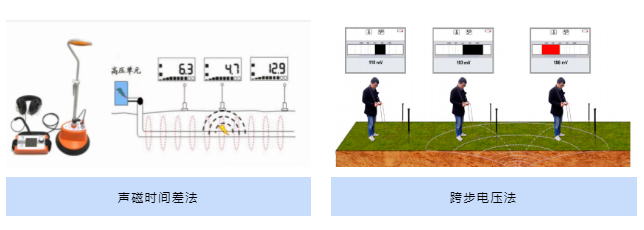

聲磁時間差法及跨步電壓法
