地理電纜故障檢測方法：我國農網改造作業中，有不少區域選用了地埋電纜。盡管聚氯乙稀絕緣塑料電纜具有較好的化學穩定性能，并具有不占農田、運行安全、降低線損等許多長處，但長期運用后，因?yàn)槎喾N原因，地埋電纜發作現象逐步增多。據了解，敷設一年以上的地埋線，許多供電所轄區內都有呈現。因而如何快速、準確的找出點，及時掃除，就成了各農電部分實現服務承諾，取信與民、并推進農網改造進展的當務之急。
一、 地埋線發作原因剖析
了解地埋線發作原因，能夠有用地避免發作，削減發作幾率，并有助與及時掃除。一般說來。 地埋電纜發作，是因?yàn)橐韵聨追矫嬖驑?gòu)成：
1、外力損壞：是發作的首要原因。例如在地埋線路上方重復施工、鋪設水管，修筑水渠、植樹、搞建筑物等等，往往極易損害地埋線絕緣層，構成斷線或接地。
2、接頭：因?yàn)槭┕ぶ薪宇^工藝不標準，極易構成接頭處機械損害。或許存在接頭處觸摸電阻較大、絕緣不良等問題。電纜帶負荷運行一段時刻后，接頭處危險往往構成斷線或接地。
3、敷設不標準：地埋線敷設時，要有嚴格的工藝要求。但因?yàn)檗r(nóng)網改造作業量大面廣、人員緊缺，部分區域在地埋線施工中，往往存在這樣或那樣的不標準施工行為。例如地溝回填時不必細紗土，用含有碎石的土塊直接回填，極易導致?lián)p害絕緣層。或許開溝深度過淺，如深度小于0.6m，極易在地外表重壓下構成斷線或接地。在高寒區域，如敷設深度小于凍土層厚度，更簡單因熱脹冷縮構成斷線。
4、其他原因：例如地埋線自身存在質量缺陷；化學物質侵蝕；白蟻或鼠類咬傷損壞等等，也會構成地埋線發作。
二、 地埋線各種檢測辦法及特點
1、剖析判斷法
針對呈現的地埋線，一般先要了解發作相關狀況，然后進行歸納剖析，找出發作原因，然后有針對性地查找掃除。例如，找知情的當事人如施工人員，電纜用戶，以及其它相關人員，具體了解狀況，往往可能以較小的價值在 短時刻內掃除。
剖析判斷的長處是簡便易行，不需求復雜的儀器，對有些能夠及時掃除。其缺陷為：大部分往往難以找出發作的切當原因，因而，用此種辦法難以快速掃除。關于埋線長度上百米的地埋線，在無儀器狀況下，靠人為剖析判斷查找，有時開挖十幾處，費時十幾天也難以找出點，而且有時還會對同一溝內其它電纜構成損害，發作新。這種辦法一般不單獨運用，而是與其它儀器檢測辦法合作運用。
2、用簡易接地檢測儀測驗
現在市售的許多品牌接地測驗儀，其作業原理和測驗辦法迥然不同。其作業原理為：給接地電纜施加一固定電壓信號，在接地點周圍地面就構成電場，離點越近，相同距挑撥電位差越大，反之亦然。依據這一原理，就能找到接地點。這類測驗儀器商場價格幾百元－幾千元，對接地電阻很小的地埋線能夠到達測驗意圖。據了解。因?yàn)楸惧X低廉、許多農電部分購買了此類儀器。
但用這種儀器檢測地埋線，其局限性也非常大。因?yàn)榈芈窬�中，點處接地電阻非常高，通常阻值較低的為幾十千歐，阻值高的達幾兆乃至幾百兆歐。因而，用該類儀器掃除效率較低，誤判率較高，難以到達快速、準確地掃除意圖。
3、用智能型電纜測驗儀儀器測驗
地埋線很多運用，是近幾年的事。因而，地埋線測驗辦法許多鄉村電工及修試人員不很了解。地埋線出了，若無先進的儀器和較好的測驗辦法，往往不能在供電企業服務承諾的時限內掃除，這樣不但耽誤了時刻，浪費了人力，用電農戶有定見，影響了農電供應企業形象，挫傷了農民對農網改造作業的積極性。因而，鄉村地埋線急需更專業。更有用的檢測儀器。
與地埋線比較，地埋電力電纜在我國已有了幾十年的運用歷史，地埋電纜檢測儀器從開端的電阻電橋、電容電橋測驗、駐波測驗，到后來開展為閃絡測驗。儀器開展已經歷了普通示波管顯現的閃測儀、存貯示波管顯現的閃測儀，到現在已研發出產了智能性儀器。閃測儀選用了大規模集成電路，計算機處理技能，大屏幕液晶顯現技能等新技能、新工藝。運用電力電纜測驗儀器，加以改進后，測驗地埋線，其作用非常好，效率高。經很多實踐，一般測驗一處地埋線，從開端到完畢在30分鐘以內，準確率極高。
3．1、儀器組成

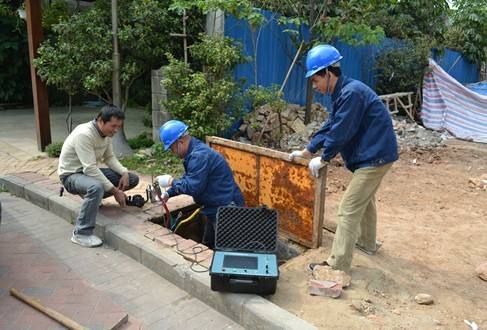

智能性電纜探測儀，如DTC系列電纜探測儀，一般由四大部分組成：一是點測距儀（閃測儀），能在幾分鐘內測量出點大概方位，正負差錯在三米之內。二是途徑儀，能便利準確地找出地埋線切當敷設方位，查找差錯±0．1米。三是定點儀，能在粗測后，與高壓脈沖電源合作，準確地找到點方位，定點差錯一般在±0．2米之內。四是一體化高壓直流脈沖電源，能夠給電纜施加幾千伏， 高至一萬伏高壓脈沖，迫使間點瞬時擊穿，發作沖擊波，以便在地面上準斷定點。
3．2各部分作業原理簡介
①、點測距儀（閃測儀）：依據脈沖反射法原理，給電纜施加一脈沖信號，該信號波傳輸?shù)近c(diǎn)后，因阻抗不匹配而回來測驗端。依據發射波及發射波之間的時刻差，就能快速斷定點大概方位。針對不同，施加脈沖波，有低壓脈沖波和高壓脈沖波之分。該儀器適用測斷線、短路、髙低阻接地等各種。
②途徑儀：給電纜施加一固定頻率交流信號，用專用接納機接納，運用電纜上方不同區域具有不同的磁場接納作用這一特點，可敏捷找到電纜埋設方位。
③定點儀：當給電纜施加高壓脈沖時，大能量的高壓脈沖瞬時開釋，在點處閃絡放電，構成電流沖擊，發作地震波及電磁波。定點儀運用特制的聲磁傳感器接納，可準確地找到點。
④一體化高壓脈沖電源：一般由調壓器、高壓變壓器、高壓硅堆、高壓脈沖電容器、放電間隙、高壓放電棒等組成。能夠輸出1萬伏直流負高壓，經放電間隙后給電纜施加固定頻率的瞬時高壓脈沖。經過很多實踐，低壓電纜或低壓電纜，在有點放電通路狀況下，給其施加一萬伏以內高壓脈沖，因脈沖持續時刻極短，一般不會損害電纜絕緣，或許對電纜絕緣損害極小。
3．3、優缺陷剖析
智能性電纜測驗儀器其測驗速度快、準確率髙的長處是顯而易見的。其缺陷是因其技能含量髙，出產制構本錢髙。因而價格也較高，需求經過培訓的專業人員操作。
三、 地埋線測驗時應注意事項
地埋線測驗，是一個歸納各方面經歷和技能的系統工程，其測驗辦法也不是單一的，實踐作業中要靈活運用各種測驗手段。總的說來，智能性電纜工測驗儀器正逐步被農電供電企業接納運用，相信未來幾年內這類儀器會成為地埋線測驗首要儀器。因?yàn)橹悄苄詢x器價格較高，因而，在購買和運用時要注意以下幾點：
1、購買儀器時必定要仔細調查廠家狀況。一般正規出產廠家的產品，不只質量可靠，商場占有率髙，其技能培訓、售后服務均有保證。這一點對經費緊張、經歷缺少的農電供應企業尤為重要。
2、儀器運用人員有必要經過培訓后才干操作儀器，特別是對高壓測驗技能必定要有足夠的了解和重視。
3、測驗時運用的高壓直流脈沖電源，一般應選用輸出電壓低于1.5萬伏的電源。電源輸出電壓一般要控制在1萬伏以內，而且測驗回路中，必定要有電纜，即能構成高壓脈沖能量瞬時開釋回路。制止給好電纜之間，或好電纜對地之間施加高壓脈沖。
4、高壓測驗時，同一電纜溝內其它電纜應暫時斷電，測驗端和被測電纜用戶端要有專人看守，用戶端電纜與室內供電纜路要徹底別離，確保人身安全和用電電器安全。
5、測驗完畢后要對高壓端徹底放電。
