電纜故障查找的新方法【電纜故障波形分析法】實例故障為遠程協助用戶進行電纜故障現場測試。該用戶以前協助配合其他專業公司進行過現場電纜故障測試，這次是使用智能型電纜故障測試儀現場測試，使用儀器以前，經過了簡單的模擬操作培訓。
故障情況： 電纜為10KV三芯高壓電纜，客戶說資料電纜長度2600米左右，礦山動力電纜，電纜鋪設情況沒有介紹。故障為單相高阻接地故障，用10000V搖表測試，絕緣電阻大于200M。
測試過程： 電纜故障的測試流程，是有嚴格要求的，必須一步一步來，給每個用戶培訓，我都刻意講解，但是在測試現場，很多用戶的儀器使用人員，大都忽略測試步驟，到了現場就直接加高壓沖擊。
電纜故障測試用戶，需要遠程協助，遠程幫助分析測試波形，必須告訴以下現場情況：電纜類型，電纜長度，絕艷電阻、電纜鋪設情況，測試方法（脈沖還是沖閃），加高壓參數，放點電流等等。 有的客戶什么參數也不告訴，就在網絡上直接問，他的故障怎么解決，波形怎么識別，這樣就不好協助分析測試。
本次電纜故障測試用戶，開始也是什么也沒有告訴，用戶一開始就直接問，為什么用沖閃法，閃測儀不采樣？是不是儀器有故障？ 并且說他操作以及接線沒有任何問題，在微信反復溝通提示下，客戶發來了現場接線圖，如圖2所示：用戶電容器上接線錯誤，地線沒有接在電流取樣器接地端，所以沒有取樣信號。
圖2 錯誤的現場接線圖

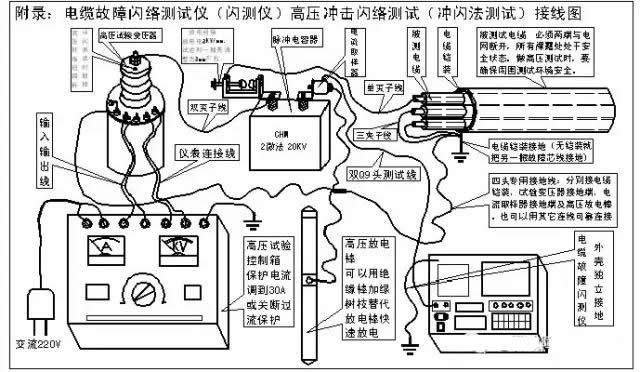

沖閃法測試接線，要嚴格按照接線圖接線，尤其要用儀器配套的專用的接地線接地，以免測試波形畸變嚴重。正確的高壓脈沖（沖閃法）測試接線圖，如圖3所示：
經過詢問測試現場情況，讓用戶從脈沖法開始測試，用戶電纜比較長，要用2微秒脈沖測試，將輸入振幅調整到 大，測試波形如圖4所示：
遠程提示脈沖測試方法

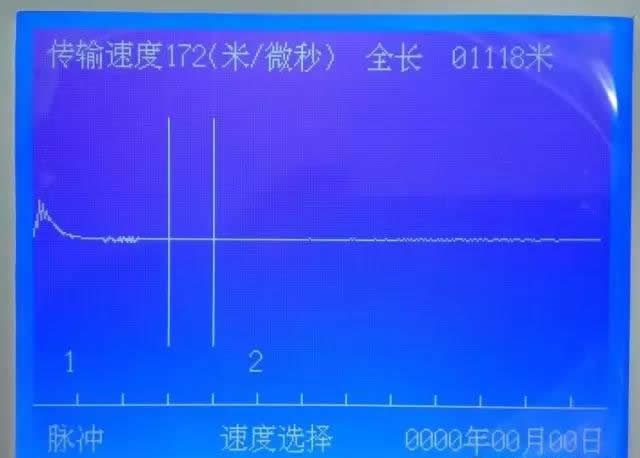

用戶發來脈沖法測試波形
遠程提示脈沖法波形光標定位方法
圖4 脈沖法測試波形
圖4脈沖法測試波形， 波形還是比較正規的，用戶定位后的測試波形沒有發過來，后來詢問說測試全長為2555米，其它相間測試波形也沒有發過來，估計現場也沒有測試，畢竟在測試現場，用戶測試比較注重測試結果，不太注重測試過程。其實，有測試經驗了，測試過程中，每一個測試波形，都會對測試結果提供幫助的。

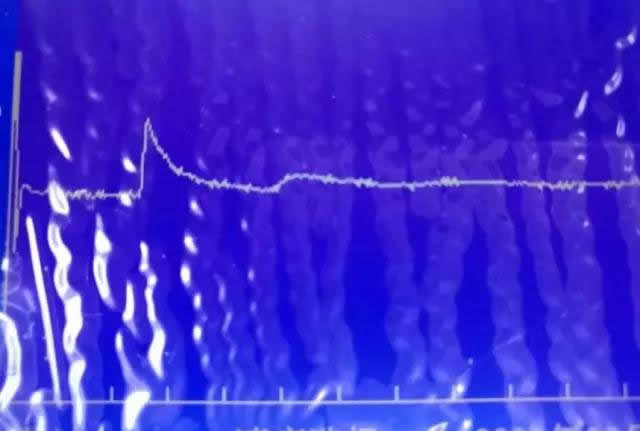

脈沖法測試后，就是高壓沖閃法測試，由于前面脈沖測試時，用戶已經將沖閃儀輸入振幅調整到 大，所以，現場就測試得到了一個輸入振幅比較大的測試波形。沖閃法測試波形如圖5所示：
（1）壓縮狀態的沖閃法測試波形（輸入振幅過大）

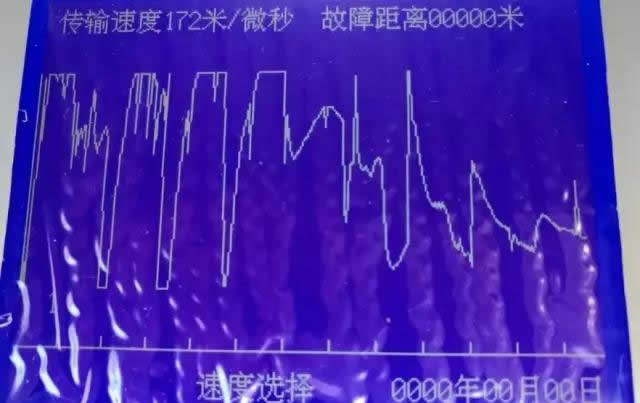

（3） 壓縮狀態的沖閃法測試波形（輸入振幅調小）

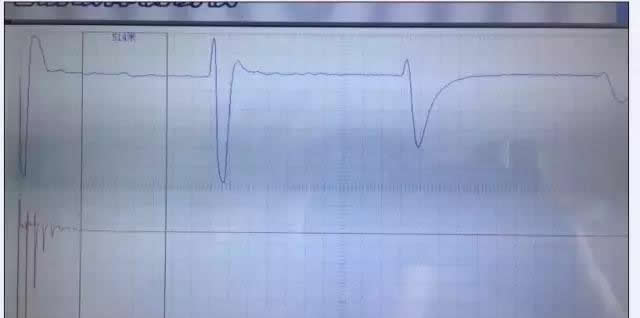

現場測試，沖閃法測試波形，幾百米的短電纜，我們一般是在擴展?fàn)顟B(tài)看波形，長度大于500米的電纜，就要在擴展和壓縮狀態，分別看波形，才能全面的分析波形。本次用戶使用閃測儀，這個操作步驟就很難做到，用戶發過來幾個波形后，就忙于現場進行故障定點了。 就發過來的現場波形看，壓縮波形有成規律的波形，擴展波形幅度太大，只有前面有一個反射波形。輸入振幅調小后的波形，沒有進行擴展。波形分析光標定位如圖6所示：

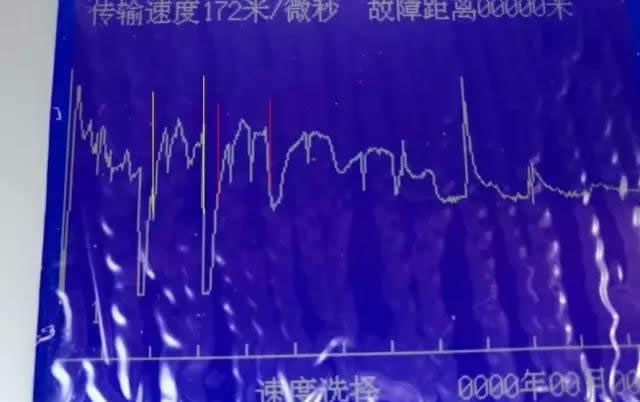

(1) 壓縮狀態的沖閃法測試波形（輸入振幅過大）

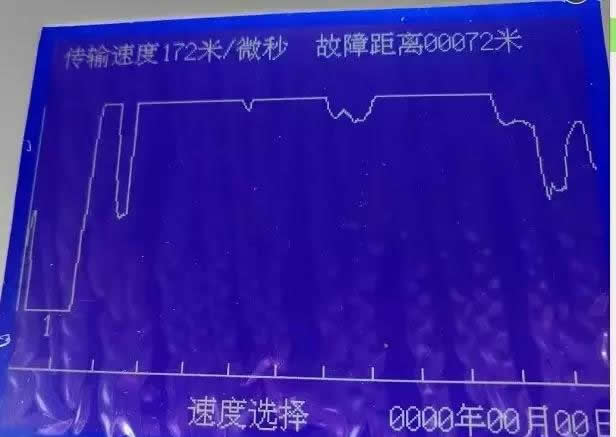

(2) 壓縮狀態的沖閃法測試波形（輸入振幅調小）

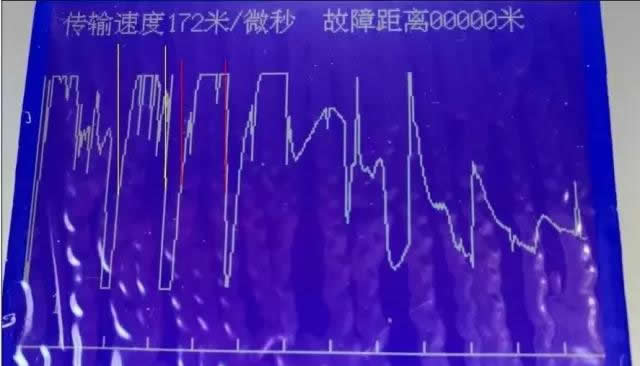

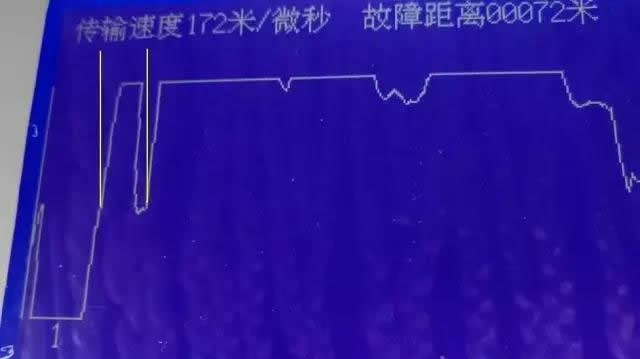

(3) 擴展?fàn)顟B(tài)的沖閃法測試波形 （輸入振幅過大）
圖6 沖閃法測試波形光標定位分析參照圖
根據圖6波形分析，前面兩個（1）、（2）壓縮波形， 整個波形畸變比較厲害，估計是接線不規范，輸入振幅太大原因。但是前面的壓縮波形，黃線和紅線處波形反射呈現規律，極易分析認為是故障點反射波形，用戶沒有現場定位，根據波形圖估算距離為1170米左右。后面擴展的波形，輸入振幅太大，波形限幅嚴重，用戶發過來波形沒有光標定位，根據圖上顯示，兩根黃線間距離估算70米左右。如果將輸入振幅調小后的波形擴展，估計波形會比較規范，能夠顯示典型的沖閃法測試波形。
用戶現場沒有過多的對波形分析定位，直接故障定點。后來，用戶反饋定點結果，故障點在距離測試點70米左右。 這個結果，與圖6中（3）波形比較接近。那圖6中壓縮波形中的1170米的有規律的反射波形，就極為有可能是不太規范的中間接頭反射（現場故障電纜鋪設情況不清楚，波形有待研究分析）。
根據測試波形拍照圖形分析測試數據的方法：

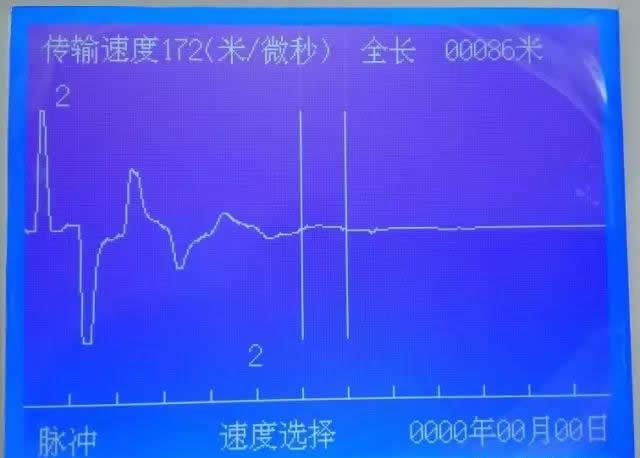

遠程協助，用戶發來的現場測試波形，有的沒有光標定位，我們無法知道屏幕顯示尺寸代表的測試距離，但是，我們可以根據屏幕標尺，確定拍照圖形上兩點間代表的測試距離，具體的方法如下：以交聯電纜為例，波速172米，波形在壓縮和擴展?fàn)顟B(tài)下，一個屏幕標尺單元格代表的距離如圖7所示：
波形擴展?fàn)顟B(tài)，一格距離86米

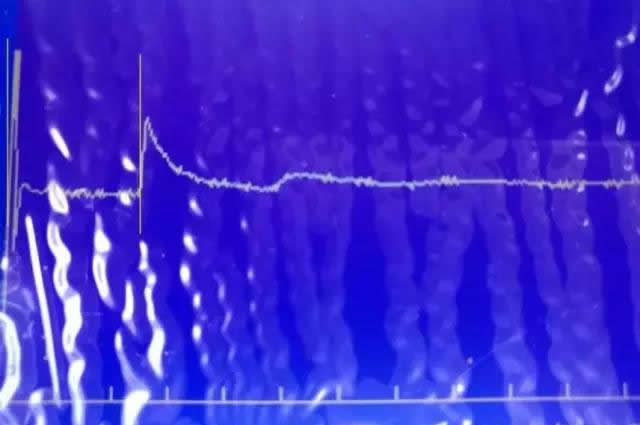

我們的培訓教程以及培訓資料，都是儀我們的正極性標注的閃測儀波形為例，進行波形分析的。目前市場上，也有一些以負極性標注的閃測儀，波形分析方法相似，只不過要注意波形極性與我們的教程相反。例如圖8所示的沖閃法波形，就是一種負極性閃測儀波形：
對于圖8波形 ，將波形上下反轉，就與我們正極性閃測儀說明書第八章第3個沖閃法測試波形一致，波形定位光標參考方法如圖9所示：
圖9 正極性閃測儀沖閃測試波形光標定位方法
電纜故障測試用戶，需要遠程協助，遠程幫助分析測試波形，必須告訴以下現場情況：電纜類型，電纜長度，絕艷電阻、電纜鋪設情況，測試方法（脈沖還是沖閃），加高壓參數，放點電流等等。
