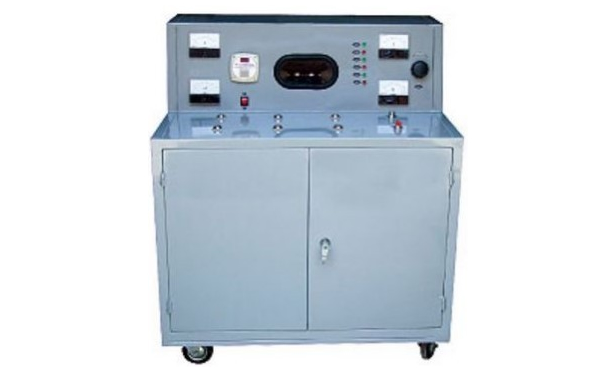

一、礦用電纜探傷測試儀概述
礦用電纜探傷測試儀原理:煤礦是電纜使用大戶，由于井下作業環境條件嚴酷，所以各種電纜年損環量比較大，為了節省開支降低行產成本，各礦一般都有配備了和自已的電纜維修隊伍。但由于受檢測設備及工藝的限制在修理綜采等電纜時，探傷測試常常不盡人意，而且大多采用對電纜絕緣破壞較大的強行擊穿法。
礦用電纜故障檢測儀是以不破壞電纜原有結構為前提的局部放電法為基礎進行擦傷，能簡便而準確地探測到電纜損傷部位，而且又兼有修復后進行測試的功能，所以是當前煤礦電纜維修業務中可以充分信賴的工具。
二、礦用電纜探傷測試儀主要技術參數：
> 重量：約100 Kg
三、礦用電纜探傷測試儀使用環境條件：
五、礦用電纜探傷測試儀使用步驟
一、首先將機外接線接至220V容量大于20A電源上。
二、然后打開控制箱上面的漏電保護空開，打開后機器面板上電壓表有指示，即表示電源已接入。
三、，接線要正確，正常使用時一定不能有其它雜物放在旁邊，不能放在有導電塵�；蛴衅渌袑щ姎怏w、易燃易爆的場合使用。
四、打開控制箱操作面板上的總電源控制開關，電源指示燈“亮”待調壓器調零指示“黃燈”亮，方可“啟動電源”
五、不論是探傷還是測試，關斷總電源“重啟”，復位指示燈都是自動復位，只有復位指示燈“黃燈”亮才能啟動電源。
1、探傷時將B和C、用短路線連結，A接紅夾，E點接黑夾。
2、測試時，將A和B短接，C點接紅夾，E點接黑夾.
3、擦傷時將待測兩根相線或相與地接好，調整兩球之間距離為2～6mm，按升壓按鍵如果待測量兩根電纜漏電或斷路，KV表指示到6—8KV時，只可以看到兩球隙在放電，此時電纜損壞處會放電或冒煙，表明該電纜故障點即在該處，此時探傷就算成功。
4、測試時首先用兆歐表將被測電纜測量一下相對相、相對地是否短路，不漏電可測試(對電纜芯線AB、BC、AC、A、B、C對地線)測試時測量電壓是被測電纜額定電壓的3—5倍。
5、測試時調壓器手柄一定要慢慢往上調節，并注意u A讀數，一般在耐壓測試時u A表讀數為20—50μA為合格。使用完畢一定要用放電棒對A、B、c點放電，無論是測試或探傷。
