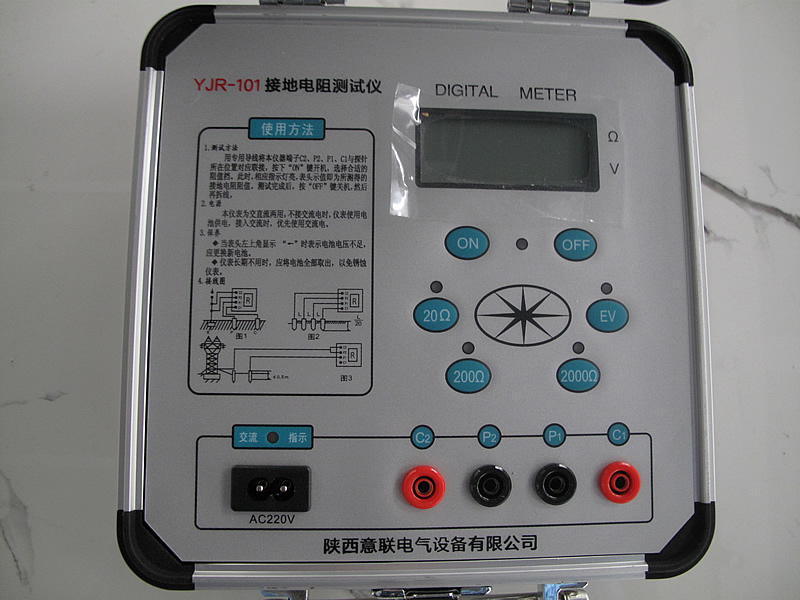

YLJR-101接地電阻測試儀

| 作者：陜西意聯電氣 | 標簽：電阻測試儀

▍ 簡要說明　↴

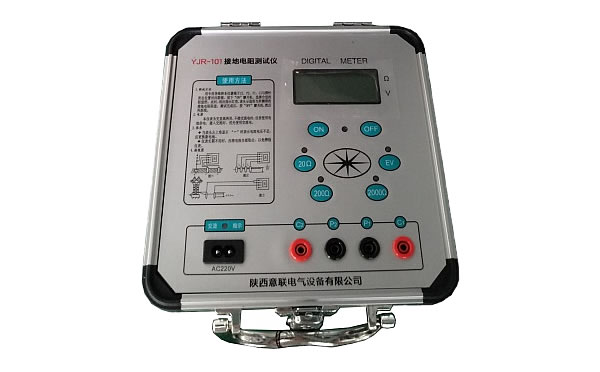

　　接地電阻測試儀是檢驗和測量接地電阻的常用儀表，也是電氣安全檢查與接地工程竣工驗收不可缺少的工具。YLJR-101接地電阻測試儀是陜西意聯電氣針對現場需求研發的一種新型的接地電阻測試儀，其不再使用傳統的人工手搖發電工作方式，而是應用先進的中大規模集成電路以及DC/AC變換技術，將三端鈕、四端鈕測量方式合并為一種機型，方便使用。

　　YLJR-101接地電阻測試儀適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值，同時該測試儀還可測量土壤電阻率及地電壓。

▍ 功能特點　↴

　►結構上采用高強度鋁合金作為機殼，電路上采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器防止工頻、射頻干擾，使儀器具有較好的抗干擾能力。
　►采用DC/AC變換技術將直流變?yōu)榻涣鞯牡皖l恒定電流，便于測量。
　►允許輔助接地電阻在0～2kΩ（RC），0～40kΩ（RP）之間變化，不致于影響測量結果。

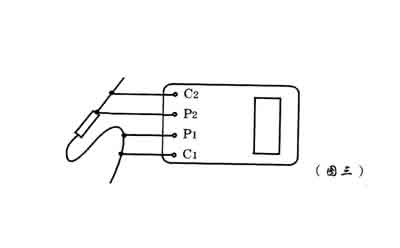

　►儀器無需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。
　►若測試回路不通，表頭顯示“1”代表溢出，符合常規測量習慣。

▍ 技術參數 　↴

1、使用條件
▪ 　環境溫度：0℃～+45℃
▪ 　相對濕度：≤85%RH
2、測量范圍及恒流值（有效值）
▪ 　電阻：0～20Ω（10mA），20～200Ω(1mA)，200～2000Ω(0.1mA)
▪ 　電壓：AC 0～20V
3、測量精度及分辨率
▪ 　精度：0～0.2Ω≤±5%±2d；0.2Ω～2000Ω≤±5%±2d；1～20V≤±5%±2d
▪ 　分辨率：0.01Ω、0.1Ω、1Ω、0.01V
4、輔助接地電阻及地電壓引起的測量誤差
▪ 　允許輔助接地電阻RC（C1與C2之間）
　　　0～2Ω，2～20Ω≤1KΩ
　　　20～2000Ω≤2KΩ
　　　RP（P1與P2之間）<40KΩ誤差≤±5%
▪ 　允許地電壓（工頻有效值）≤5V 誤差≤±5%
5、電源及功耗
▪ 　zui大功率損耗≤2W
▪ 　直流：8×1.5V(AA，R6)電池
▪ 　交流：220V/50Hz
6．體積與重量
▪ 　體積：217mm×217mm×133mm

▪ 　重量：≤1.8kg

▍ 使用方法　↴

1.接地電阻測量

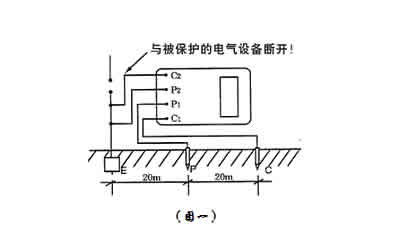

　　沿被測接地極E（C2、P2）和電位探針P1及電流探針C1，依直線彼此相距20米，使電位探針處于E、C中間位置，按要求將探針插入大地；用專用導線將地阻儀端子E（C2、P2）、P1、C1與探針?biāo)谖恢脤?yīng)聯接；開啟地阻儀電源開關“ON”，選擇合適擋位輕按一下鍵該檔指標燈亮，表頭LCD顯示的數值即為被測得的地電阻。

2.土壤電阻率測量

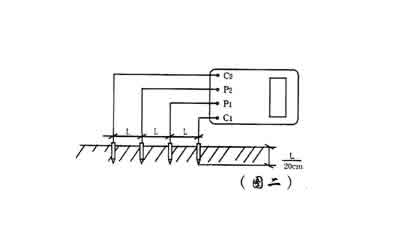

　　測量時在被測的土壤中沿直線插入四根探針，并使各探針間距相等，各間距的距離為L，要求探針入地深度為L/20cm，用導線分別從C1、P1、P2、C2各端子與四根探針相連接。若地阻儀測出電阻值為R，則土壤電阻率按下式計算：Ф=2πRL。其中Ф—土壤電阻率（Ω•cm），L—探針與探針之間的距離，R—地阻儀的讀數（Ω）。

　　用此法測得的土壤電阻率可近似認為是被埋入探針之間區域內的平均土壤電阻率。測地電阻、土壤電阻率所用的探針一般用直徑為25mm，長0.5～1m的鋁合金管或圓鋼。
