YLBL系列氧化鋅避雷器帶電測試儀

▍  簡要說明  　↴

---

　　YLBL系列氧化鋅避雷器帶電測試儀是陜西意聯電氣專門為檢測氧化鋅避雷器（MOA）的各相電氣性能而研發生產的一款氧化鋅避雷器測試儀器。氧化鋅避雷器帶電測試儀通過測量流過避雷器的全電流及阻性電流等參數，可以及時發現氧化鋅避雷器內部絕緣受潮和閥片老化等危險缺陷。

　　YLBL系列氧化鋅避雷器帶電測試儀適用于各個電壓等級的氧化鋅避雷器的現場帶電檢測以及停電狀態下試驗室做的出廠和驗收試驗。

▍  功能特點  　↴

---

　● 采用帶有DSP浮點處理單元的高性能、低功耗ARM處理器，運算速度更快、運算精度更高、處理數據量更大；從而可以保證測試數據計算的準確性和穩定性。

　● 高精度采樣濾波電路及數字濾波技術，可濾除現場干擾信號。

　● 采用浮點快速傅里葉算法，從而實現對基波、諧波電壓、電流信號的高精度分析。

　● 采用工業級5.7寸320×240點陣單色液晶屏，顯示清晰，人機界面友好；對于一些重要的操作及參數設置，顯示其提示信息和幫助說明；屏幕頂部狀態欄可顯示各個外設工作狀態及測試狀態信息。

　● 可同時測量三相氧化鋅避雷器的電氣參數，并可自動補償相間干擾；也可單相測量，支持B相接地的PT二次電壓作為參考電壓；當被測相與參考電壓相別不同時，可自動計算補償角度。

　● 提供有線、無線測試方式，無線測試方式操作更加簡便、靈活；可大大降低現場測試人員工作強度。

　● 電壓采集器集成本地顯示（128×64點陣OLED液晶屏）及相序檢測功能，可顯示三相全電壓、電壓基波、3次、5次、7次諧波有效值、系統頻率值及三相電壓相位差；便于現場測試人員快速檢查電壓采集器與PT二次電壓輸出端子連接情況及三相電壓各項參數。

　● 電壓采集器采用雙重全數字隔離技術，更加安全可靠。

　● 交直流兩用：內置鋰電池供電或者220V交流充電器供電自適應。

　● 儀器主機和電壓采集器內置大容量可充電鋰電池，一次充電完成，可持續工作8小時。

　● 智能電量管理：剩余電量顯示、低電量報警、長時間閑置提示、背光自動調節。

　● 內置實時時鐘，可實時顯示當前時間和日期；自動記錄測試日期及時間。

　● 測試數據存儲方式分為本機存儲和優盤存儲，本機存儲可存儲測試數據100條，并且本機存儲可轉存至優盤；優盤存儲可保存測試數據及波形圖片，測試數據為TXT格式，波形圖片為BMP格式，可直接在電腦上編輯打印。

　● 內置熱敏打印機，可打印測試數據及已保存測試記錄；打印內容可選擇，從而可以節省打印紙的用量。

▍  技術參數  　↴

---

　● 參考電壓測量：
　　→　參考電壓輸入范圍：25V～250V有效值，50Hz/60Hz
　　→　參考電壓測量準確度：±（讀數×2%+0.2V）
　　→　電壓諧波測量準確度：±（讀數×5%）

　　→　參考電壓通道輸入電阻：≥1500kΩ

　● 電流測量：
　　→　全電流測量范圍：0～10mA有效值，50Hz/60Hz
　　→　準確度：±（讀數×2%+5uA）
　　→　阻性電流基波測量準確度：±（讀數×2%+5uA）
　　→　電流諧波測量準確度：±（讀數×5%+10uA）

　　→　電流通道輸入電阻：≤2Ω

　● 電場強度測量
　　→　電場強度輸入范圍：30kV/m～300kV/m
　　→　電場強度測量準確度：±（讀數×10%）

　　→　電場諧波測量準確度：±（讀數×10%）

　● 使用條件及外形
　　→　工作電源：內置鋰電池或外置充電器，充電器輸入100-240VAC，50Hz/60Hz
　　→　充電時間：約4小時
　　→　電池工作時間：主機8小時，電壓采集器8小時
　　→　主機尺寸：320×270×150mm
　　→　主機重量：3.2kg（不含線纜）
　　→　電壓采集器尺寸：115×120×65mm
　　→　電壓采集器重量：0.6kg(不含線纜)
　　→　使用溫度：-10℃～50℃
　　→　相對濕度：＜90%，不結露

▍  型號規格 　↴

---

型號	無線取PT信號	功能備注
YLBL-8020	無	單相測試
YLBL-8021	無	三相同測 有線PT、感應板、全電流3種方法
YLBL-8022	有	三相同測 有/無線PT、感應板、全電流3種方法
YLBL-8023	有	全部功能 +雷電計數器可測試氧化鋅避雷器漏電電流

▍  工作原理 　↴

---

氧化鋅避雷器帶電測試儀測量原理

　　氧化鋅避雷器帶電測試儀工作原理采用如圖1所示的投影法計算基波及各次諧波的阻性電流。

  圖中：U1   基波參考電壓
        Ix1p 基波全電流峰值
        Ir1p 基波阻性電流峰值

        Ic1p 基波容性電流峰值
Φ   基波全電流超前基波參考電壓的角度
  計算公式：Ir1p = Ix1p•CosΦ
            Ic1p = Ix1p•SinΦ
　　氧化鋅避雷器全電流既含有氧化鋅避雷器非線性產生的高次諧波，也含有母線電壓諧波產生的高次諧波。與Irp相比Ir1p更加穩定真實；因此建議用Ir1p作為阻性電流指標，Φ和Ir1p均能直觀衡量氧化鋅避雷器的性能。

氧化鋅避雷器帶電測試儀相間干擾及自動補償原理

圖2 相間干擾

　　在現場三相同時測試一字排列的氧化鋅避雷器時，如圖2所示，由于雜散電容的存在，A、C相電流相位都要向B相偏移，一般偏移角度為2°～4°左右；這將使A相φ減小，阻性電流增大，C相φ增大，阻性電流減小甚至為負，這種現象稱相間干擾。

　　解決這一問題的方法是采用自動補償算法，即儀器內置的“自動邊補”功能。假設Ia、Ic無干擾時相位相差為120°，假設B相對A、C相干擾是相同的；測量出Ic超前Ia的角度Φca，A相補償Φ0a=（Φca-120°）/2，C相補償Φ0c= -（Φca -120°）/2。這種方法實際上對A、C相阻性電流進行了平均，極有可能掩蓋存在的問題。因此建議考核沒有進行自動補償?shù)脑�始�?shù)據（即補償角度為0°），并考核其變化趨勢。

▍  使用方法說明 　↴

---

　　無線測試方式，電壓采集器應盡量放置在相對較高的位置（例如：PT端子箱上面），這樣可以增加無線發射、接收距離；當無線信號較弱時，可適當調整天線方向，以增強無線信號強度；特殊情況下可使用帶延長線的吸盤天線來改善無線信號質量。

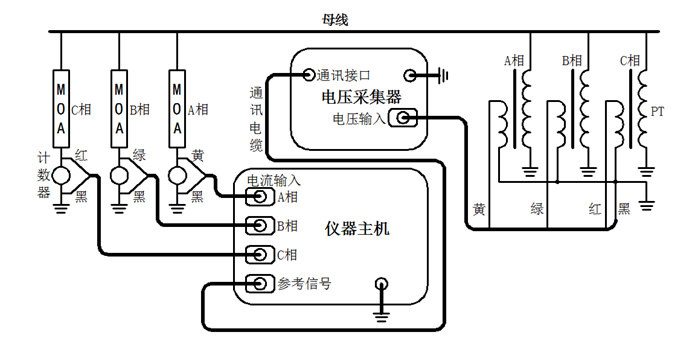

圖18　有線測試方式接線示意圖（三相同時測量）

　　有線測試方式接線說明有線測試方式需要使用通訊電纜將儀器主機和電壓采集器連接起來，通過有線方式進行數據傳輸和同步，接線示意圖見圖18所示。
　　接線時，電流和電壓相序一定要按照正確相序連接。儀器主機設置為有線測試方式，電壓采集器設置為有線發送方式。

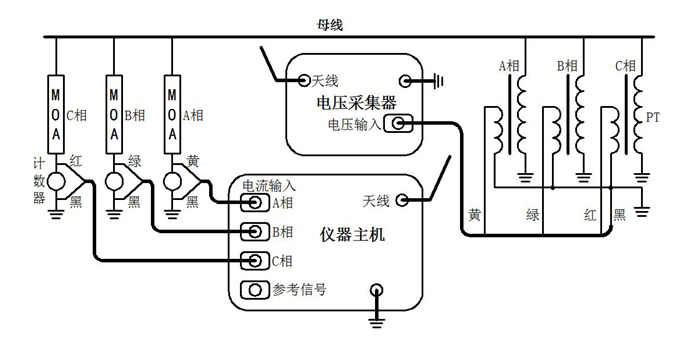

　　無線測試方式接線說明:無線測試方式儀器主機和電壓采集器通過無線通訊進行數據傳輸和同步，接線示意圖見圖19所示。

圖19 無線測試方式接線示意圖（三相同時測量）

---
